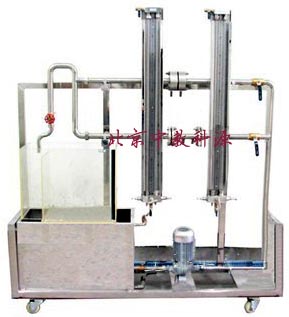

KYCE-06LLJ型流量计校核实验装置


KYCE-06LLJ型流量计校核实验装置

一、流量计校核实验装置功能
　　1、观察喷射泵抽送物料及气力输送现象和原理。
　　2、观察旋风分离器分离气固现象和原理。
　　3、结合筛分装置，可考察气速对旋风分离器分离效率的影响。

流量计校核实验装置实验目的：
　　1、熟悉节流式流量计的构造及应用。
　　2、掌握流量计的流量校正方法。
　　3、通过对流量计量系数的测定，了解流量系数的变化规律。
流量计校核实验装置主要配置：
　　水泵、孔板流量计、文丘里流量计、计量水槽、秒表、U型压差计、蓄水箱、不锈钢框架及管路、控制屏。
流量计校核实验装置技术参数：
　　1、水泵：最大流量30L/min、最高扬程16m、功率370W、工作电压220V、转速2850r/min
　　2、孔板孔口径：dO=8mm，不锈钢材质。
　　3、文丘里管喉径：dV=8mm，不锈钢材质。
　　4、计量槽容积：15L，蓄水箱容积：20L。
　　5、实验所用的流体--水为全循环设计。
　　7、框架为不锈钢，结构紧凑，外形美观，操作方便。
　　8、外形尺寸：1500×500×1500mm。
　　数据采集型（KYCE-06LLJ-A）：配工业触摸屏、数据处理软件、压差传感器、涡轮流量计及流量积算仪。能在线监测压差、流量等实验数据。
