汽车电路实习台
|

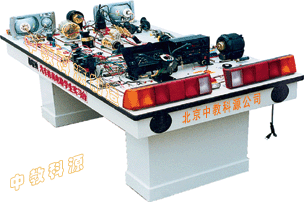

汽车电器电路实习台按照汽车标准电器线路安装而成，外型美观，操作方便，透明直观。全车电线束、仪表盘、各种开关、前后灯光分电器、点火线圈、调节器、继电器、中央线路板，中央控制器、节气门组件，均用实物装成，各缸点火清楚可见，各缸喷油灯光显示、转速可快慢调节，自动充电，电喷、ABS各传感器和执行器均可用万用表测试电压或电流信号，（其中电喷实验台可用试管测量喷油量大小）。教师在实验台上任何部件制造故障由学生自行排除,拆掉各路保险丝、继电器、台面上电器接头，由学生按照电路图自行安装
可达到实习目的。（如需其它车型实习台，请与我们联系，电话:010-62255629）
|
|
|
|
|

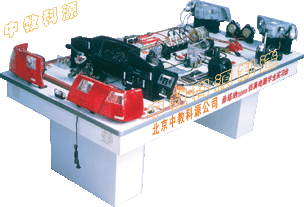

桑塔纳2000型GSI(时代超人)仿真电器电路实习台 桑塔纳普通型仿真电器电路实习台 |
|
|
|

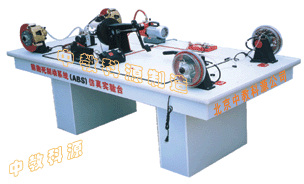

| ABS防抱死制动系统仿真电器电路实习台

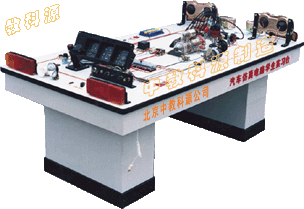

东风EQ1090型（EQ140）汽车仿真电路实习台 |
|
|
|
| 奥迪100型仿真电器电路实习台

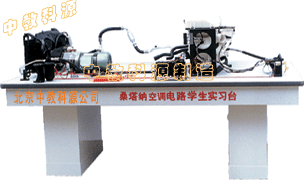

桑塔纳空调仿真电器电路实习台 |
|
|

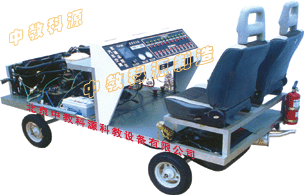

KY-2003型汽车空调实验台
|
| 本实验设备主要以桑塔纳轿车空调为基础，所有的配件多采用桑塔纳轿车的原配件。经过本公司的技术人员设计:位置摆放的合理化及机构的简单化，使实验设备更趋近于真实的汽车空调。本实验总控台主要配备了:1、汽车仪表、压力表、工作指示灯、故障指示灯、温度显示仪、出风口、点火开关、暖、冷风控制杆等；2、制冷系统:发动机、压缩机、蒸发器、冷凝器、贮液干燥器、视液镜、外平衡式彭胀阀、贮液灌、毛细管、新鲜空气阀等；3、制热系统:冷却水箱、备用水箱、加热器，热源来自发动机；4、另配汽车空调的制冷，暖风工作原理的整个循环过程，及整个系统的电路、分布情况示教板，使学员更好的了解各物理参数的变化情况和系统的工作状况；5、实验台的风道分布完全依照现代轿车的布置:上部、中部、下部、冬天的除霜。 |
| 汽车空调实验设备主要技术参数 |
KY-2003型汽车空调实验台 |
|
项 目
|
主要技术参数
|
备 注
|
| 实验控制台电源 |
12V(15V,30A)
|
直流电
|
| 工作原理示教板电源 |
220V、50Hz
|
交流电
|
| 外形尺寸 |
2400×1100×1200mm
|
轿车型
|
| 制冷剂 |
134A 296ml
|
|
| 温控开关 |
≥2℃闭合 ≤0℃断开
|
蒸发器内
|
| 节温器开关 |
≤80℃道通
|
发动机内
|
| 高压开关 |
>1447.9Pa接通 <1206.59Pa切断
|
|
| 低压开关 |
>300kPa接通 <200Pa切断
|
|
| 离合器电压 |
12V，24V
|
|
| 散热器风扇最大功率 |
200W
|
吸入式
|
| 贮液干澡器容量 |
500ml
|
|
| 膨胀阀 |
外部平衡式
|
|
|
|
| 价格表(单价:元)
|
|
货号
|
产品名称
|
规格(mm)
|
单位
|
备注
|
|
KY-001
|
东风EQ1090型（EQ140）汽车仿真电路实习台 |
2100×1100×900
|
１台
|
|
|
KY-002
|
解放CA1091型 (解放141)仿真电器电路实习台 |
2100×1100×900
|
１台
|
|
|
KY-003
|
北京BJ2020型仿真电器电路实习台
|
2100×1100×900
|
１台
|
|
|
KY-004
|
桑塔纳普通型仿真电器电路实习台
|
2100×1100×900
|
１台
|
|
|
KY-005
|
桑塔纳2000型GSI(时代超人)仿真电器电路实习台
|
2100×1100×900
|
１台
|
|
|
KY-006
|
奥迪100型仿真电器电路实习台
|
2100×1100×900
|
１台
|
|
|
KY-007
|
ABS防抱死制动系统仿真电器电路实习台
|
2100×1100×900
|
１台
|
|
|
KY-008
|
电控汽油喷射仿真电器电路实习台
|
2100×1100×900
|
１台
|
|
|
KY-009
|
东风EQ2102越野车(军用)电器电路实验台
|
2100×1100×900
|
１台
|
|
|
KY-010
|
猎豹CJY2470(军用)汽车电器电路实习台
|
2100×1100×900
|
１台
|
|
|
KY-011
|
南京依维柯汽车电器电路实习台
|
2100×1100×900
|
１台
|
|
|
KY-012
|
桑塔纳空调仿真电器电路实习台 |
2100×1100×900
|
１台
|
|
|
KY-013
|
KY-2003型汽车空调实验台
|
2400×1100×1200
|
１台
|
|
|
|
|
