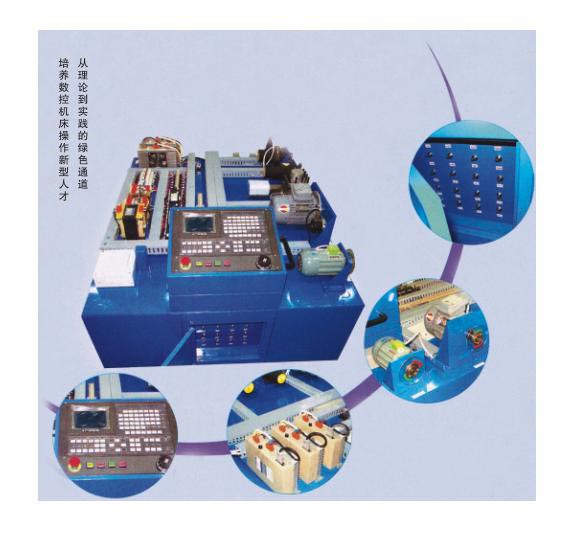

数控原理实验示教机是我公司根据学校实际需求开发的适合数控专业教学的专用实验设备，其功能全、适应性强，可满足数控维修、数控电气设计、故障人为设计、数控机床电气组装、机床数控化改造等各项实验设置。
实验台可分为：开环系统、半闭环系统、闭环系统三种配置，另外还可以选配绘图十字工作台，主轴变频系统、个性化的外观设计、特殊功能设计、实验台网络控制方案等。
实验台的特点有：
结构紧凑，体积小，四脚加装滚轮，便于移动；平面布局,布线简明,标志清晰,易观察机床动作及故障诊断；主轴（正反转，制动），光电编码器检测；X，Z轴联动；四工位回转电动刀架；冷却电机；标准工业用电子手轮；X，Z轴手动行程限位，减速回零控制；
20个数控机床常见故障点，便于培养学生的故障诊断、数控机床维修能力；备有完善的电气电路图纸、数控电气布线图等，适合数控电气电路原理教学；另外根据目前数控教学的现状，编有使用本设备进行数控教学实验《数控原理实验台—实验指导书》；数控实验教师可以根据学生的水平自行设计不同难度的数控故障点，以此更好的发挥数控教师在教学中的主观能动性，更好地将教研融于一体；漏电保护功能（电流超过30mA将立即断电，起到保护作用）。
可选用的数控教学软件系统有：车床GSK928TC、GSK928TE、GSK980TA、GSK980TD、GSK983T；铣床GSK928MA、GSK980MA
、GSK980MB、GSK980MC。
1、配备GSK980TD系统的数控综合实验台除了具有固定设置的常见的20个故障点外，教师还可以通过系统内置的PLC进行故障点设置，设置故障时使用梯形图进行操作，不必要学习复杂的C语言；
2、配备GSK983T系统的数控综合实验台除了具备以上功能外，还可以安装光栅尺配置成闭环控制系统。
3、本系列数控原理示教机可以实现以下实验（不同的驱动软件配置能实现不同功能）：
(1)数控机床电气电路设计、实验、安装；
(2)数控机床电脑系统故障判断及维修；
(3)数控机床电路故障判断及维修；
(4)数控机床故障研究、设计及实验；
(5)数控系统的原理和组成 ；
(6)数控系统连接与调试；
(7)数控系统参数、诊断参数设置与调整；
(8)数控机床代码编程、参数编程（GSK928TA、GSK928MA）、宏程序编程(GSK980TA)；
(9)步进电机驱动系统的构成、调整及使用；
(10)交流伺服系统的构成、调整及使用；
(11)变频调速系统构成、调整及使用；
(12)数控机床主要功能测试与调试；
(13)电脑与数控系统通过RS232接口进行CNC通讯功能测试、调试等。
|
|
