一、机床特点：

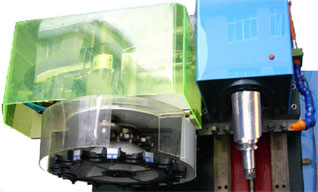

KY、XH714型数控加工中心机床是我厂引进先进技术而研制开发的中型通用立式自动化加工机床,它采用全封闭外罩防护，采用台湾斗笠式刀库气动换刀快速方便。适用于加工工程塑料、有机玻璃、石蜡等各类机械零件和具有复杂型腔模具及标准化模板加工，一次装夹可完成铣、钻等多工序的加工，刀具可12把连换加工。控制系统2006M数控系统内置CAD/CAM软件可自动生成数控加工程序，为用户提供模具及复杂零件设计加工最快捷最完美的一体化解决方案。
二、机床结构：
◆ 机床导轨采用高碳钢圆形直线导轨，滚珠丝杆传动，采用金属直线导轨制造，刚性好，精度高。
◆ 机床主轴采用变频器实现无级调速。主轴带自动拉刀功能。
◆ 机床外形采用全封闭外罩防护，操作安全，适合于学校学员使用。
◆ 快速可靠的台湾斗笠式刀库系统，具有双向任意位置选刀能力。
三、数控系统主要功能：
◆控制轴数：四轴三联动
◆显示界面：12寸彩色液晶显示器
◆程序容量：标准配置40GB硬盘。带USB接口、带10/100M网卡、带RS232串口。
◆图形显示：加工轨迹图形仿真，加工过程实时三维跟踪显示。图形无级缩放、平移、旋转。
◆操作方式：自动、手动、定长进给、单段/连续、暂停、手轮等。
◆插补轨迹：直线、圆弧、样条曲线。
◆通讯方式：USB拷贝、RS232串口通讯、TCP/IP网络方式、DNC方式。
◆系统采用新颖的即时参技术，内建中文在线手册，手册用户可自行设计
◆与通用软件兼容，直接使用其生成的数控加工G代码程序进行加工。
◆国内首创数控系统内置CAD/CAM绘图自动编程软件。
四、主要技术参数：
|
项 目
|
参 数
|
项 目
|
参 数
|
|
三轴行程(X×Y×Z)
|
500×400×300 mm
|
手动进给率
|
0-2000mm/min
|
|
主轴端面至工作台面距离
|
100/410 mm
|
分辨率
|
0.01mm
|
|
主轴中心至立柱滑轨面距离
|
280 mm
|
滚珠丝杆(直径X节距)
|
25×6mm
|
|
工作台尺寸(长×宽)
|
800×410 mm
|
定位精度
|
0.08/300mm
|
|
T型槽(宽度X数量X间距)
|
12×3×110 mm
|
重复定位精度
|
±0.05mm
|
|
工作台最大载荷能力
|
50Kg
|
自动换刀方式
|
主轴头浮动式
|
|
主轴电机
|
750W
|
刀具选择方式
|
双向任意式
|
|
主轴转速(无级)
|
50-3000rpm
|
刀库容量
|
12把
|
|
主轴定位
|
光电感应式
|
气压力
|
6Kg/cm2
|
|
主轴锥度
|
BT40
|
切削冷却方式
|
压缩空气
|
|
主轴直径
|
75 mm
|
机器总功率
|
2KVA
|
|
X、Y、Z轴电机扭矩
|
8n.m
|
机床重量
|
750kg
|
|
三轴快速移动速度
|
1.5m/min
|
机床外形尺寸（长X宽X高）
|
1800×1545×2280 mm
|
|
切削进给率
|
1-1500mm/min
|
KY-714
|
12寸彩色液晶显示器
|
|
