城市轨道交通类实训产品系列
城市轨道交通实验实训设备针对目前我国轨道交通领域应用型人才紧缺现状，依托上海工程技术大学雄厚的技术力量及丰富经验公司相继开发出地铁电气电路教学平台、动车组系列模型、城市交通运营管理系统、车辆交通检修、城市交通基础实训设备、城市交通供电实训产品、信号运营实训设备、模拟驾驶等系列产品等，产品已装备了全国几十所大中专院校实验室，为各类院校培训机构研制先进经济实用的实验实训考核设备做不懈努力。
【一】城市轨道交通牵引供电仿真实训系统

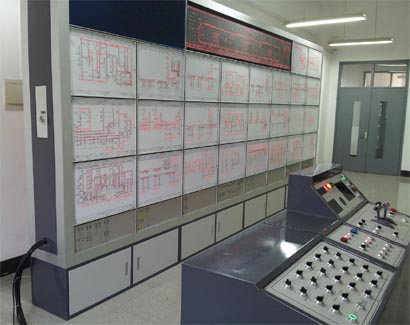

一、城市轨道交通列车电气回路系统教学平台
组成：
1）城市轨道车辆控制电气回路（26个单元电路）系统；
2）城市轨道主控制台实物模拟系统；
3）城市轨道车辆控制电路故障模拟系统；
4）故障测试终端。
功能：
1）传授城市轨道交通列车控制电路的教学内容；
2）解决列车控制电路复杂，原理授课效果不佳的问题；
3）能够对故障设置、故障排除等相关内容进行教学。
图1-1 LED点阵屏升弓后效果图
二、城市轨道交通牵引供电原理结构系列设备
|
编号
|
产 品 名 称
|
规格(mm)比例
|
单位
|
附注
|
|
1
|
供电系统示意图 |
1000×700
|
块
|
示教板灯光显示 |
|
2
|
接触网组成模型 |
1200×400
|
台
|
主模、承力索、吊弦、接触线铜轨、接地线等与现场相符 |
|
3
|
改进式简单悬挂模型 |
1200×400
|
台
|
立模 |
|
4
|
全补偿弹性链形悬挂 |
1500×400
|
台
|
立模 |
|
5
|
铜接触线截面图 |
1000×700
|
块
|
示教板，标明各部尺寸 |
|
6
|
绝缘子模型 |
2:1
|
件
|
立模 |
|
7
|
半补偿链接触悬挂中心锚结图 |
700×500
|
块
|
半立体示教板，标明各部尺寸 |
|
8
|
站场全补偿中心锚结结构图 |
1000×700
|
块
|
半立体示教板，标明各部尺寸 |
|
9
|
弹性支柱吊弦安装图 |
1000×700
|
块
|
半立体示教板，Y型结构，π结构 |
|
10
|
隧道内简单吊弦安装图 |
1000×700
|
块
|
半立体,标明各部尺寸 |
|
11
|
各种定位器安装示意图 |
1300×1000
|
块
|
半立体、硬定位、软定位、反定位、双定位、单拉平定位 |
|
12
|
各种定位器示教板 |
1000×700
|
块
|
半立体、直管定位器、T型定位器、软定位器 |
|
13
|
线岔安装图 |
700×500
|
块
|
半立体，标明各部尺寸 |
|
14
|
非绝缘锚段关节模型(直线) |
2000×500×400
|
台
|
立模、接触线、承力索、电连接线、锚柱、轨道电路（12V电源） |
|
15
|
非绝缘锚段关节模型(曲线) |
700×500
|
台
|
立模、接触线、承力索、电连接线、锚柱、轨道电路（12V电源） |
|
16
|
三跨绝缘锚段关节模型(直线) |
700×500
|
台
|
立模、接触网、承力索、电连接线、绝缘子、轨道电路（12V电源） |
|
17
|
三跨绝缘锚段关节模型(曲线) |
600×400×400
|
台
|
立模、接触网、承力索、电连接线、绝缘子、轨道电路（12V电源） |
|
18
|
四跨绝缘锚段关节模型(直线) |
1000×700
|
台
|
立模、接触网、承力索、电连接线、绝缘子、轨道电路(12V电源） |
|
19
|
四跨绝缘锚段关节模型(曲线) |
1000×700
|
台
|
立模、接触网、承力索、电连接线、绝缘子、轨道电路(12V电源） |
|
20
|
分区绝缘器结构示教板 |
1000×700
|
块
|
示教板，标明各部尺寸 |
|
21
|
GW4-110D隔离开关模型 |
1300×1000
|
块
|
半立体示教板，标明各部尺寸 |
|
22
|
GW5-110D隔离开关模型 |
1000×700
|
台
|
立模，能动作演示 |
|
23
|
软横跨结构图 |
1000×700
|
块
|
半立体示教板，标明各部尺寸 |
|
24
|
钢柱软横跨节点安装图 |
1000×700
|
块
|
半立体示教板，标明各部尺寸 |
|
25
|
钢筋混凝土柱软横跨节点安装图 |
1000×700
|
块
|
半立体示教板，标明各部尺寸 |
|
26
|
软横跨节点结构图 |
1300×1000
|
块
|
半立体示教板，标明各部尺寸 |
|
27
|
隧道内全补偿链形悬挂安装图 |
1000×700
|
块
|
半立体示教板，标明各部尺寸 |
|
28
|
不开挖隧道简单悬挂安装图 |
1000×700
|
块
|
半立体示教板，标明各部尺寸 |
|
29
|
不开挖隧道简单悬挂安装图 |
1000×700
|
块
|
半立体示教板，标明各部尺寸 |
|
30
|
开挖隧道简单悬挂安装图 |
1000×700
|
块
|
半立体示教板，标明各部尺寸 |
|
31
|
隧道内全裣悬挂中心锚节图 |
1000×700
|
块
|
半立体示教板，标明各部尺寸 |
|
32
|
隧道内三跨锚段关节结构图 |
1300×1000
|
块
|
半立体示教板，标明各部尺寸 |
|
33
|
隧道内四跨锚段关节结构图 |
1300×1000
|
块
|
半立体示教板，标明各部尺寸 |
|
34
|
隧道内三跨锚段关节模型 |
1300×1000
|
台
|
立体模型（12V电源） |
|
35
|
隧道内四跨锚段关节模型 |
2000×1000
|
台
|
立体模型（12V电源） |
|
36
|
管形避雷器的安装 |
1000×700
|
台
|
半立体示教板 |
|
37
|
GW4-110D型隔离开关 |
1:3
|
台
|
立模 |
|
38
|
SW6110型断路器 |
1:3
|
台
|
立模 |
|
39
|
降压(调压)升压方式主接线图 |
1200×800
|
块
|
示教板灯光显示 |
|
40
|
牵引变电所直流系统 |
2000×1000
|
块
|
示教板灯光显示 |
|
41
|
SW6110型断路器工作原理 |
1200×800
|
块
|
半剖示教板 |
|
42
|
GW4-110D型隔离开关工作原理 |
1200×800
|
块
|
半剖示教板 |
|
43
|
AT供电原理图 |
1000×800
|
|
灯光演示 |
|
44
|
BT供电原理图 |
1000×800
|
|
灯光演示 |
|
45
|
ZN6-27.5真空断路器 |
1:3
|
|
立模 |
|
46
|
电力网模型
|
2000×400
|
台
|
立模 |
|
47
|
变压器模型
|
1：5
|
台
|
立模 |
城市轨道交通类实训产品：
（一）城市轨道交通牵引供电仿真实训系统
KYCT-1-1 城市轨道交通列车电气回路系统教学平台
KYCT-1-2 城市轨道交通牵引供电沙盘模型（可按需方量身定制）
KYCT-1-3 城市轨道交通牵引供电沙盘模型
KYCT-1-4.城市轨道交通牵引供电原理结构系列设
（二）城市轨道交通车辆仿真实训系统
KYCT-2-1 城市轨道交通车辆结构运用检修实训系统
KYCT-2-2 城市轨道交通车辆结构实训模型设备系列
KYCT-2-3 城市轨道交通车辆电机电器实训模型设备系列
KYCT-2-4 城市轨道交通制动系统实训模型设备系列
KYCT-2-5 地铁车辆结构虚拟装配仿真教学系统
KYCT-2-6 城市轨道交通车辆虚拟仿真软件
（三）城市轨道交通实验拓展模块
KYCT-3-1 城市轨道交通道岔信号实训系统道岔仿真实验台
KYCT-3-2 城市轨道交通车辆空气制动模拟系统技术实验台
（四）城市轨道交通线路与站场系列产品
KYCT-4-1城市轨道交通线路与站场产品
（五）城市轨道交通虚拟仿真软件
KYCT-5-1 轨道交通列车模拟驾驶实训室
KYCT-5-2 地铁车辆与结构虚拟仿真教学软件系统
KYCT-5-3 地铁车辆结构原理三维仿真教学软件系列
KYCT-5-4 虚拟装配三维仿真教学系统
KYCT-5-5 城市轨道交通事故案例三维仿真教学软件
KYCT-5-6 城市轨道交通车辆在线安全监测系统
（六）城市轨道交通运营管理仿真实训系统
KYCT-6-1 城市轨道交通运营沙盘
KYCT-6-2 AFC售检票系统
KYCT-6-3城市轨道交通站台模拟控制实训系统
KYCT-6-4 城市轨道交通车站运营模拟实训系统
KYCT-6-5车站综合控制室IBP盘模拟监控实训系统
KYCT-6-6 城市轨道交通站台运营实训系统
（七）城市轨道交通通信、信号仿真实训系统
KYCT-7-1 城市轨道交通通信、信号沙盘
KYCT-7-2 城市轨道交通通信、信号基础室外设备
KYCT-7-3 6502继电联锁仿真系统
KYCT-7-4 城市轨道交通通信、信号原理结构系列设备
动车组实训系统
KYDCSX-DQ1 动车组(CRH3)电气控制系统安装与维修实训考核装置
|
