KY-PCB-2A 印制板快速制作系统---科研、创新、电子竞赛必备
一、概述：
单件制作印制板可通过专业生产厂完成，但周期长、费用高，如在实验室动手制作，费时、费力、精度低，但使用PCB-2设备，彻底改变了传统的制作方法，不论印制板板面大小、复杂程度、线条宽窄，只需大约30分钟即可实现专业厂家的制作水平，最小线宽为为0.2mm，最小线间距为0.2mm，而加工成本为0.02元/cm2。

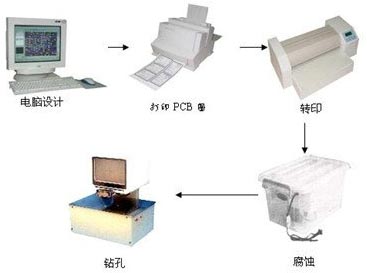

系统配置：计算机、激光打印机、转印机、腐蚀桶、高速视频钻、转印纸、合金钻头
制作工艺过程配套资料
二、配置清单：
|
序号
|
名称
|
数量
|
单位
|
备注
|
|
1
|
转印机 |
1
|
台
|
|
|
2
|
精密台钻 |
1
|
台
|
TPE-GSZC |
|
3
|
钻 头 |
10
|
只
|
普通麻花钻0.8和1.0各5支 |
|
4
|
转印纸 |
1
|
包
|
|
|
5
|
打印机 |
1
|
台
|
可走厚纸激光打印机 |
|
6
|
计算机 |
1
|
台
|
品牌机配置不低于:硬盘80G/7200RPM CPU:3.0GHz
显示器:液晶:256DDR DVD光驱 网卡等 |
|
7
|
腐蚀箱 |
1
|
只
|
TPE-FSX |
|
8
|
设备使用说明书（合订本） |
1
|
本
|
|
|
9
|
配套工具 |
1
|
套
|
腐蚀小盒、油性笔、刻刀、胶条、剪刀、直尺、防腐手套、药液0.5kg |
|
10
|
PCB板 |
1
|
张
|
B5尺寸单面培训用 |
|
