KYWL-DD型物料分拣实训装置 (用户自备电脑)，由铝合金导轨式实训台、物料分拣装置、控制系统等组成。整个系统采用开放式结构，控制系统采用标准模块化设计，主要由PLC模块、电源模块、按钮模块等组成。

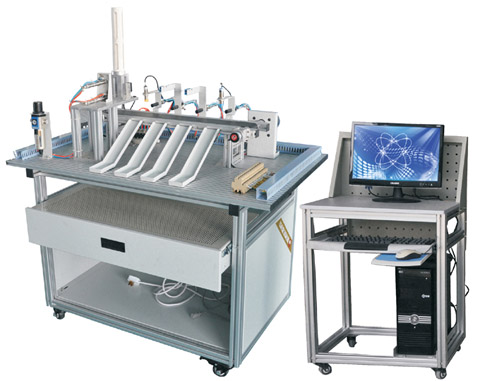

KYWL-DD型物料分拣实训装置

　　KYWL-DD型物料分拣实训装置，是针对机电一体化教学的要求而研发的，它涵盖了PLC、气动控制、电机传动、电磁铁控制、位置控制、传感器检测等教学内容，是实际工业现场生产设备的微缩装置。基于多种传感器的检测，实现对不同材质、不同颜色物体的分拣。装置采用全开放式布局，可充分锻炼操作者系统接线、机械调试安装、软件编程、独立构建控制系统、反馈整定、故障检测及检修的能力。适合于自动化、电气自动化、电气工程等专业的《运动控制》、《气压系统》、《机电一体化技术》、《检测与转换技术》等课程开设实训课。
二、物料分拣实训装置特点
1、物料分拣实训装置由底板、实训桌（铝型材结构）、气动部分、落料机构、物料传送机构、料槽及电气控制等六部分组成。气动部分由电磁阀和气缸组成，物料传送部分由电机和同步传送带组成。
2、 物料分拣实训装置的电气控制由单相交流电机及减速器、电磁阀、气缸、开关电源、光电传感器、电容传感器、电感传感器、磁性传感器等组成。PLC选用三菱FX1N-40MR（16路继电器输出24路输入）。　
3、通过传感器信号采集，PLC编程，对交流电机、电磁阀、进行较复杂的开关量控制、置控制、时序逻辑控制，实现对传送带上的物料进行定位、辨识、分类。
注：静音气泵（用户自行采购），也可代购。
三、技术参数
1、输入电源：单相三线～220V±10% 50Hz
2、气源：0.2Mpa～0.55Mpa
3、工作环境：温度-10℃～+40℃相对湿度≤85%（25℃）海拔<4000m
4、装置容量：<0.5KW
5、外形尺寸：1000mm×640mm×1200mm
四、装置组成
1、YYWL-DD型物料分拣实训装置结构有型材底板结构、铝合金型材实训台组成
2、气动部分由调压过滤阀、电磁阀、调速阀、气缸及磁性开关组成，
3、物料传送部分由单相交流电机及减速器和同步带组成
4、传感器有光电传感器、电容传感器、电感传感器、磁性传感器等组成
五、实训项目
1、单相交流电机正反转控制
2、物料分拣系统的调试
3、气动控制技术应用
4、传感器技术应用
5、电磁铁技术应用
6、分拣出金属与非金属
7、分拣出黑色与白色块
8、分拣出红色与白色块
9、分拣铝质工件到任一料槽
10、分拣金属工件到任一料槽
11、分拣非金属工件到任一料槽
