实验台采用时代超人的全新零部件。把发动机电控系统单独取出，安装在实验台上，模拟发动机工作时电控系统的工作情况以及工作原理。可演示喷油，点火，节气门，空气流量计，防盗电脑以及各传感器的工作情况。喷油量，点火频率可根据转速的不同而变化。（喷油所用的液体为特殊液体，不易燃，不易挥发）各主要传感器均配有电压表可实时显示其工作时的电压变化。OBD-Ⅱ诊断接口便于用解读密码器读取故障码，清除故障码，读取动态数据流以及配钥匙。故障模拟装置便于学生考试。实验台转动部分设有防护罩以保证实验时的安全。采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。实验台面板为特质铁板，机柜采用高档喷塑，万向轮便于实验台移动。附设备使用说明书。
实验台规格：1400×600×1800mm
一、功能：
1、采用实物分解挂置，直观明了，能让学生清楚了解发电机内部结构。
2、配备整体式发电机，由电机驱动发电，并配备检测口，可以测量线圈的交流电主整流后的直流电，并可通过专用仪器仪表检测。
3、通过触摸式故障板设置实际故障，便于考核，可以通过故障的判断和排除，让学生充分理解发电系统的工作原理。
二、操作：
1、接通380V外接电源（试验电机反正转）
2、连接电瓶电缆。
3、打开点火开关，观察充电指示灯（点亮为正常）。
4、点火开关至起动档2秒，电机运转充电指示灯熄灭开始正常工作。
5、故障设置参见故障板使用说明书。
三、注意事项：
1、本实验台电机为高压电禁止学生触摸。
2、电源地线必须牢固接地。
3、运转一个月要检测皮带涨紧度。
4、工作完成应拔掉380V电源及电瓶、电缆。
四、规格：
1、电源：交流380V、50Hz。
2、工作电源：直流12V。
3、外形尺寸：1400×500×1800mm。

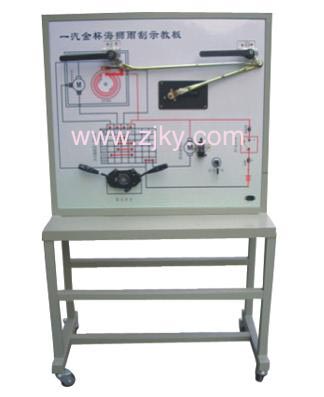

一汽金杯雨刮示教板
一、功能：
1、应用原厂配件，按照原车位置布置。并配有相应的电路图。直观明了，方便教学。
2、设置电压检测端子，可用专用仪器仪表检测。
3、可以模拟设置实际故障，便于考核，可以通过故障的判断和排除，让学生充分理解雨刮系统的工作原理。
二、操作：
1、接通220V外接电源。（用3孔插头）
2、打开点火开关，即可工作。
3、故障设置由按钮开关控制。
三、注意事项：
1、雨刮工作时严禁用手触摸，防止打伤手。
2、工作停止后应拔掉电源插头。
四、规格：
1、电源：交流220V、50Hz。
2、工作电源：直流12V。
3、外形尺寸：1000×500×1500mm
金杯雨刮系统示教板 |
电动车窗门锁示教板 |

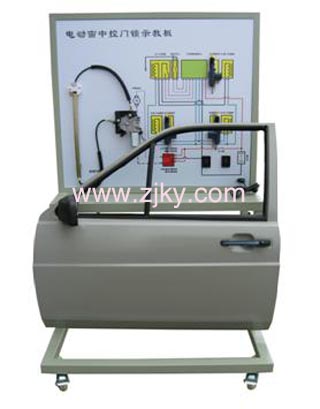

汽车电动车窗、中控门锁示教板
一、功能：
1、应用原厂配件，按照原车位置布置。并配有相应的电路图。直观明了，方便教学。
2、前门控制开关，实现车门玻璃升降功能。
3、后门开关控制系统，便对玻璃升降器结构和认识，可以直观的判断故障，让学生充分理玻璃解升降系统的工作原理。
4、中控锁系统，主控电磁阀装在车门内，控制4扇车门中控系统。
二、操作：
1、接通220V外接电源。（用3孔插头）
2、打开点火开关，即可工作。
三、注意事项：
1、车门工作时严禁用手触摸玻璃，防止夹手。
2、工作停止后应拔掉电源插头。
四、规格：
1、电源：交流220V、50Hz。
2、工作电源：直流12V。
3、外形尺寸：1000×500×1500mm

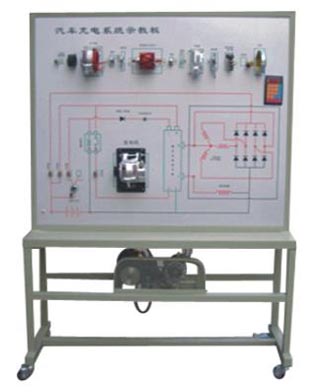

汽车充电系统示教板
