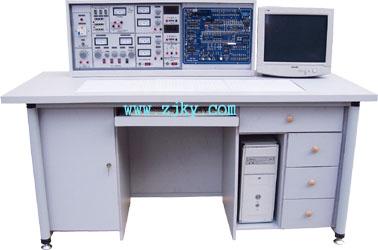

这一崭新的系统实现了专业基础课(模拟、数字电路)、专业课(微机原理)、课程设计和毕业设计(微机应用)三合一，真正做到了一机多用，大大节省实验室，节省管理人员，节省资金。配合本设备，我们特为教师提供了微机原理课及微机应用课的教师实验指导书，书中对这部分实验都写有实验目的、实验电路以及汇编语言和C语言的参考程序清单(提供程序软盘)。
※主要功能及技术性能:
1．电源及参数
1.1输入电源:三相四线电源，输入时指示灯亮。
1.2电源输出:有保险丝和漏电保护开关二级保护功能。
A组:单、三相可调交流电源， 提供三相0～430V连续可调的交流电源， 同时可得至0～250V单相可调电源(配有一台1.5KVA的三相自耦调压器)，配有三只指针式交流电压表，指示调压器输出电压。
B组:低压交流电压3-24V分七档可调，最大输出电流1.5A，流表指示。
C组:低压直流稳压电源，电压5V，电流0.5A，电流表指示。
D组:双路稳流稳压电源，二路输出电压均为0～0.3V，由多圈电位器连续调节，输出最大电流为1.5A，每路电源输出有0.5级数字电流表、电压表指示。电压稳定度<10-2，负载稳定度<10-2，纹波电压<5mV。
E组:单相交流市电输出，供用户自备设备使用。
2．函数信号发生器:
2.1波形:弦波、三角波、方波、脉冲波、锯齿波、TTL方波。.
2.2频率范围:由0.1Hz到2MHz，分七个频率档级。
2.3正弦波失真度:10-30Hz<3% 30Hz-100KHz≤1%
2.4方波响应:前沿/后沿≤100nS(开路)
2.5最大输出幅度(开路):f<1MHz 幅度≤20Vp-p　1M<f≤2MHz 幅度≤16Vp-p
2.6直流偏置(开路):±10V
2.7输出阻抗Z:Z0=50Ω±5Ω
2.8占空比:脉冲与锯齿波上升、下降沿可连续变化,范围10%～90%。
2.9压控振荡(VCF):外加直流电压0~±5V变化时，对应的频率变化大于100:1。
2.10输出衰减:20dB 40dB 60dB。
3．频率计数器:
3.1测频范围:1Hz～100MH。
3.2闸门时间:0.01S 、0.1S、1S、10S。
3.3输入阻抗(AC耦合):电阻分量约500KΩ，并联电容约100P。
4．单次脉冲:每次可输出一对正负脉冲。
5．音频功率放大器:输入音频电压不低于10mV,输出功率不小于1W，音量可调，内有喇叭，用于放大电路扩音，也可作信号寻迹。
6．七段译码器:3组七段译码器及时对应译码显示数码管。
7．外测交直流二用电流表:精度0.5级，三位半数字式显示，测量范围:0～1000mA。
8．外测交直流二用电压表:精度0.5级，三位半数字式显示，测量范围:0～99.9V。
