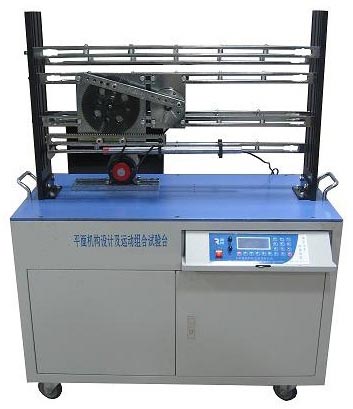

KYJG-CX1型平面机构创新组合及运动参数分析实验台


KYJG-CX1型平面机构创新组合及运动参数分析实验台
KYJG-CX1型平面机构创新组合及运动参数分析实验台

一、概述：
　　平面结构运动设计分析实验台是为高等院校学生进行机构运动方案创新设计，培养学生综合设计能力和实践动手能力而研制的实验项目集成度比较高的新型综合实验设备。该实验台设计精巧，构件尺寸精度较高，结构稳定，机构运动测试数据可靠，使学生能较好完成从机构运动方案创新设计，机构的拼装、机构运动参数的测试分析全部实验过程。该实验系统配有我公司自行研制开发的运动分析综合测试软件，可显示机构运动参数（位移、速度、加速度）的适时变化曲线。
二、功能与特点：
　　1、实验台由平台、机架、电动机、传动部件、杆、间隙轮、齿轮、齿条、棘轮、槽轮、凸轮等基本构件组成。
　　2、实验台机架高度及杆长均可调节，用于组装机构的零件通用性好，种类少，模块化设计，提高了机构方案拼装效率，方便学生实验操作和教师对实验台的管理。
　　3、实验台配有数据检测仪与计算机相连，测试数据精度高，速度快、稳定性好。
三、主要技术参数：
　　1、驱动电机功率：125W
　　2、工作转速：0-200 rpm
　　3、光栅角位移传感器：360栅/转
　　4、外形尺寸：1200×650×950m
　　5、重量：80kg
四、实验内容：
　　1、机构系统创新拼装设计实验：可灵活拼装13种以上以上各种平面传动机构，拼装的机构能保证配合精度；
　　2、平面机构运动参数测试的分析实验：可测定各种平面机构活动构件的位移、速度和加速度，并通过计算机显示运动曲线；通过对构件运动曲线的分析可了解机构运动规律及机构运动状况，进而对机构进行重新设计与装配调整。
　　3、机构传动系统虚拟设计与仿真分析实验：利用本实验台提供的软件平台对机构运动进行虚拟设计和运动仿真，除该软件提供的内容以外，使用者可自己进行运动数据处理和平共处11级杆组机构的虚拟设计；
　　4、课外活动中的机构创新实验：利用该机械平台使用者可自行设计增添构件拼装新的机构，以及进行杆组虚拟设计与运动仿真实验。
五、推荐拼装的机构种类：
　　1、齿轮导杆摇杆机构
　　2、齿轮导杆摇杆机构A
　　3、齿轮-曲柄摇杆机构
　　4、齿轮连杆-偏心滑块机构
　　5、齿轮连杆-对心滑块机构
　　6、齿轮导杆-对心滑块机构
　　7、齿轮导杆-偏心滑块机构
　　8、凸轮机构
　　9、槽轮机构
　　10、棘轮机构
　　11、链齿轮机构
　　12、齿轮齿条机构
　　13、不完全齿轮机构
