KYDT-528B型通用电力拖动实验室设备
|

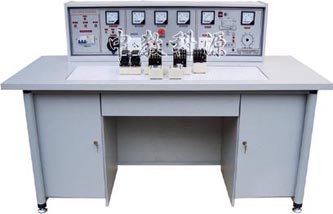

电力拖动学生实验台
|

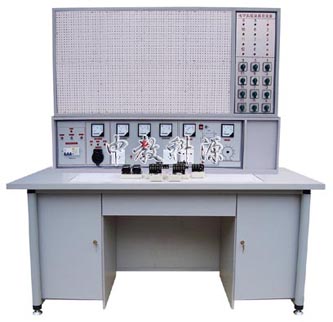

电力拖动教师示教台
|
|
一、概述：
目前国内电力拖动实验器材大多是散件、无正式实验台桌及功能齐全的电源控制柜。我公司特组织专家教授潜心研究，研制成功能完善的实验设备，其电源控制柜具有三相漏电开关，十分醒目的带自锁急停按钮等，以保证实验人员人身及实验设备的安全。有表指示工作电流及电压，功能齐全。最巧妙的是实验元器件均已装在元件盒上，实验时不需螺丝固定，仅需把元件盒随意插入通用底板即可连线实验，大大提高实验速度。示教台上立式演示屏能使学生非常清楚的视听教师讲解。该套设备是实验室更新换代及新增设备最理想的选择。
每台实验台所配备的元器件能实现近百项实验。元器件均已装在单元盒上，实验时仅需把单元盒任插入配备的通用底板即可连线实验。具有其他同类实验器材元法比拟的方便快捷。实验台与示教台上具有三相电源、单相电源等，使用方便，并有漏电断路器及急停按钮保护装置，确保实验安全。
二、结构与配备（以二十四座为例）：
1、配有12台学生实验桌，一台二座，桌外形尺寸160×68×80cm，桌面中央配置通用插板，尺寸为90×35cm，桌下部是元件储存柜。
2、配有1台示教控制台，通用插板演示屏立在电源控制柜上。
3、13台电源控制柜，每张实验桌与示教控制台各配一台。
4、他器材配备见清单
三、技术参数：
1、电源输入指示
2、UFU、VFU、WFU三相电源输入熔断器
3、电源总开关:具有漏电，过载、短路保护功能
4、电压换相开关:用来观察三相线电压，450V电压表指示。
5、电流表2A3只，分别指示U、V、W相电流输出值。
6、急停按钮:按到底切断实验台电源
7、三相四线输出接线座
8、三相电源插座
9、220v市电插座，供外接仪器使用
l0、电源开关:控制"交直流调压电源"
11、FU：交直流调压电源保险座
12、0～240V交流输出 0～240V交流输出接线座
13、0～220V直流输出 0～220V直流输出接线座
14、电压表250V:指示调压电源的输出电压值
四、实验内容:
1、闸刀开关正转控制线路
2、接触器点动正转控制线路
3、具有自锁的正转控制线路
4、具有过载保护的正转控制线路
5、倒顺开关控制正反转控制线路
6、接触器联锁的正反转控制线路
7、按钮联锁的正反转控制线路
8、按钮接触器复合联锁控制线路
9、自动往返行程控制线路
10、接触器控制串联电阻降压起动线路
11、时间继电器控制串联电阻降压控制线路
12、手动Y/△降压起动 |
13、接触器控制Y/△降压起动
14、时间继电器控制Y/△降压起动
15、QX3-13型Y/△自动起动控制线路
16、半波整流能耗制动控制线路
17、全波整流能耗制动控制线路
18、C620车床电气控制线路
19、手动降压起动
20、单相运行反接制动控制线路
21、电动葫芦电气控制线路
22、C6163车床电气控制线路
23、控制电路联锁控制线路
24、主电路联锁控制线路 |
利用上述24项实验元器件，还可完成几十项实验，在此不一一举例
五、器材配备清单:（以一套二十四座为例） |
|
序号
|
名 称
|
型号（或规格）
|
单位
|
数量
|
备 注
|
|
1
|
保险管
|
2安培
|
只
|
6×13
|
|
|
2
|
交流接触器
|
CJ10-l0A 380V
|
个
|
6×13
|
已装元件盒上
|
|
3
|
指示灯
|
XD-5
|
个
|
3×13
|
已装元件盒上
|
|
4
|
整流二极管
|
IN5408
|
只
|
5×13
|
已装元件盒上
|
|
5
|
电阻
|
RX-510Ω/30W
|
只
|
3×13
|
已装元件盒上
|
|
6
|
钮子开关
|
KN1×2
|
只
|
3×13
|
已装元件盒上
|
|
7
|
行程开关
|
LXl9-001
|
只
|
4×13
|
已装元件盒上
|
|
8
|
按钮-红
|
LAl9-ll
|
只
|
2×13
|
已装元件盒上
|
|
9
|
按钮-绿
|
LAl9-11
|
只
|
4×13
|
已装元件盒上
|
|
l0
|
倒顺开关
|
KO-3 380V/10A
|
只
|
１×13
|
已装元件盒上
|
|
11
|
三相闸刀
|
380V l5A
|
只
|
１×13
|
已装元件盒上
|
|
12
|
三相双投闸刀
|
380V l5A
|
只
|
1×13
|
已装元件盒上
|
|
13
|
热继电器
|
JRO-20/3
|
只
|
2×13
|
已装元件盒上
|
|
14
|
时间继电器
|
JS7-1A 380V
|
只
|
2×13
|
已装元件盒上
|
|
15
|
变压器
|
BK-25W 380V/6.3V 36V
|
只
|
１×13
|
已装元件盒上
|
|
16
|
导线
|
铜蕊线1.13MM
|
米
|
若干
|
已装元件盒上
|
|
l7
|
尖咀钳
|
|
把
|
１×13
|
|
|
18
|
螺丝刀
|
|
把
|
3×13
|
大号、小号平头、十字
|
|
19
|
万用表 MF-47型
|
|
只
|
1×13
|
|
|
20
|
电动机
|
Y/Δ380V
|
台
|
2×13
|
|
|
|
