一、本产品的特点:
实验台具有较完善的安全保护措施，较齐全的功能。电工、电气控制实验器件采用适应性强的模块式挂箱；在实验屏上完成实验，实验方法灵活，动手能力强，实验连线接点接触可靠，符合不同深度，不同广度的教学要求。数电、模电在九孔通用电路板挂箱上完成，根据实验复杂程度选取挂箱个数，根据实验电路在通用电路板上拼插实验电路，实验元件制成透明盒体，直观性好，盒盖印有永不褪色元件符号，线条清晰美观。盒体与盒盖结合采用较科学的压卡式结构，维修、更换元件拆装方便。该实验台结构合理，学校可随时按需要增添新的模块挂箱，灵活、经济。
二、适用范围:
KYDL-628立式电工实验装置适用于高等院校及要求较高的中专、技校、职业学校，可完成电工学、电工原理、电路分析、模拟电子技术、数字电路、电气控制设备等课程实验。该设备是现有实验室设备的更新换代或新建、扩建实验室的理想产品，它的配备是学校上水平、上等级的重要标志。
|

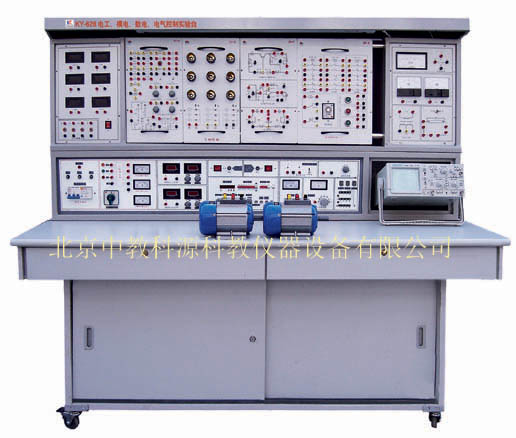

KYDL-628B型立式电工、数电、模电、电气控制实验台（实验装置）
|

KYDL-628B型立式电工、数电、模电、电气控制实验挂箱 |
（一）、实验台构成与性能
1、电源及参数
１.１输入电源:三相四线电源，输入时指示灯亮
1.1.1电源输出:有保险丝和漏电保护开关二级保护功能。
A组: 单、三相可调交流电源，提供三相0～380V连续可调的交流电源，同时可得至0～250V单相可调电源(配有一台1.5KVA的三相自耦调压器，配有三只指针式交流电压表，指示调压器输出电压)。
B组: 低压交流电压3－24V分七档可调，最大输出电流1.5A，电流表指示。
C组: 低压直流稳压电源，电压5V，电流0.5A，电流表指示。
D组: 双路恒流稳压电源，二路输出电压均为0～30V，由多圈电位器连续调节，具有预设式过流过载保护功能，输出最大电流为1.5A，每路电源输出有0.5级数字电流表、电压表指示。电压稳定度<10-2，负载稳定度<10-2，纹波电压:<5mV。
E组: 单相交流市电输出，供用户自备设备使用。
2、函数信号发生器:
2.1 波形:正弦波、三角波、方波、脉冲波、锯齿波、TTL方波、矩形波。
2.2 频率范围:由0.1Hz到2MHz，分七个频率档级。
2.3 正弦波失真度:10-30Hz<3% 30Hz-100KHz≤1%
2.4 方波响应:前沿/后沿≤100nS（开路）
2.5 最大输出幅度(开路):f<lMHz 幅度≤15vp-p ，1M<2MHz 幅度≤11vp-p
2.6 直流偏置(开路):±l0V
2.7 输出阻抗Z:Z0=50Ω±5Ω
2.8 占空比:脉冲与锯齿波上升、下降沿可连续变化，范围10%～90％。
2.9 压控振荡(VCF):加外加直流电压0--±5V变化时，对应的频率变化大于l00:1。
2.10 输出衰减:20dB 40dB 60dB
3、 频率计数器:
3.1 测频范围:lHz～l00MHz。
3.2 闸门时间:0.01S、0.1S、1S、10S
3.3 输入阻抗(AC耦合):电阻分量约500KΩ，并联电容约100P。
4、单次脉冲:每次可输出一对正负脉冲。
5、音频功率放大器:输入音频 电压不低于10mV，输出功率不小于1W，音量可调，内有喇叭，用于放大电路扩音，也可作信号寻迹。
6、七段译码器:3组七段译码器及对应译码显示数码管。
7、绝缘电阻:>5MΩ
8、漏电保护:漏电动作电流≤30MA
（二）、实验屏:
2.1 外测直流电流表:精度0.5级，三位半数字式显示，测量范围0～1000uA。
2.2 外测直流电流表:精度0.5级，三位半数字式显示，测量范围0～10mA。
2.3 外测直流电流表:精度0.5级，三位半数字式显示，测量范围0～100mA。
2.4 外测直流电流表:精度0.5级，三位半数字式显示，测量范围0～1000mA。
2.5 外测交流电流表:精度0.5级，三位半数字式显示，测量范围0～100mA。
2.6 外测交流电流表:精度0.5级，三位半数字式显示，测量范围0～1000mA。
2.7 四路电流插座:与配备的电流插头配套使用，在实验中实现一表多测。
2.8 指针式功率因数表:外测实验电路功率因数，2.5级。
2.9 指针式±100uA电流表，1.5级，外测。
2.10 指针10mA电流表，1.5级，外测。
2.11 实验变压器:100W，220V/36V+110V，接线端已由面板接线柱引出，实验方便。
2.12 日光灯照明、实验二用电路:由选择开关控制日光灯为实验用或照明用。实验端口已通过接线柱引出，镇流器、日光灯、启动器已装在实验屏内。
2.13 实验屏中部:实验模块挂箱实验时安放位置。挂箱调换，安放方便。
（三）、实验操作桌:
加强型双面防火板制成，不变形、不褪色，造型美观大方，左右有抽屉，存放工具，
下边为存放柜，用于存储元器件。
一、构成:
实验装置由实验屏、实验模块挂箱、实验操作桌构成。
一台二座，规格:160×70×172cm。
1、实验屏:左侧为测量电表及电流插座，右测为实验变压器，日光灯实验电路、功率因数表等，中部为实验时放置挂箱
2、实验台:由电源、信号源、安全保护装置构成。
3、实验操作桌:桌面实验时放置实验器件，下部为储存柜储存实验器件用。
4、实验模块挂箱:
ZSY-01 电流源电压源转换电路、受控源特性实验电路、直流实验电路组成。
ZSY-02 由常用分立元件，RC选频网络测定单元组成。
ZSY-03 三相负载
ZSY-04 继电控制一单元
ZSY-05 继电控制二单元
ZSY-06 继电控制三单元
ZSY-07数电、模电几孔万能实验插板一、二单元
二、器材配备(每台/2座):
2台180W三相电动机，1只MF500万用表，1只数字万用表，2套电烙铁及烙铁架，40根叠插式实验连接线，1套数电、模电实验所需电阻、电位器、电感、电容、变压器、传感器、集成座等元件单元合（元件已装在单元盒内），1套工具，2张学生凳。
三、用户自备器材:示波器（型号不限），毫伏表，滑线变阻器。
四、实验项目:
|
（一）、电工部分实验项目:
1·常用电工仪表的使用
2·线性元件与非线性元件的伏安特性
3·直流电路电压与电位的研究
4·基尔霍夫定律的验证
5·迭加原理与互易定理的验证
6·代文宁定理与诺顿定理的验证
|
7·电压源与电流源的等效变换
8·受控源的研究
9·一阶电路的响应
10·二阶电路的响应
11·研究LC元件在直流电路和交流电路中的特性
12·交流电路参数的测量 |
（二）模拟电路部分:
l·电压负反馈偏置电路
2·分压式电流负反馈偏置电路
3·用二极管稳定工作点
4·共基极放大电路
5·共集电极放大电路
6·共源极基本放大电路
7·场效应管共漏极电路
8·场效应管共栅极电路
9·单管阻容放大电路
10·变压器耦合放大电路
11·甲类功率放大电路
12·串联电流负反馈电路
13·串联电压负反馈电路
14·并联电压负反馈电路
15·并联电流负反馈电路
16·共基共射极放大电路
17·自举射极输出电路
|
18·NPN一PNP直接耦合放大电路
19·用负反馈消除自激振荡
20·晶体管开关作用
21·变压器反馈式振荡电路
22·电容三点式振荡电路
23·电感三点式振荡电路
24·差动放大电路的基本形式
25·长尾式差动放大电路
26·双电源长尾式差动放大电路
27·运放用作交流比例放大
28·反相输入保护措施
29·同相输入保护措施
30·电源极性错接的保护
31·RC高通电路
32·利用三极管来保护器件
33·差动输入运算电路
34·快速积分电路 |
（三）数字部分
l·TTL集成逻辑门的参数测试
2·CM0S逻辑门的参数测试
3·TTL集成电极开路门与三态输出门的应用
4·与、非、或、与非门电路实验
5·半加器电路实验
6·全加器电路实验
7·RS触发器实验
8·D触发器实验
|
9·JK触发器实验
10·T触发器实验
11·JK型触发器转换成D触发器
12·D型触发器转换成JK触发器
13·计数器实验
14·MSI移位寄存器及其应用
15·译码器及其变换方式
|
四、电气控制部分
l·闸刀开关正转控制线路
2·接触器点动正转控制线路
3·具有自锁的正转控制线路
4·具有过载保护的正转控制线路
5·倒顺开关控制正反转控制线路
6·接触器联锁的正反转控制线路
| 7·按钮联锁的正反转控制线路
8·按钮接触器复合联锁控制线路
9·自动往返行程控制线路
10·接触器控制串联电阻降压起动线路
11·时间继电器控制串联电阻降压控制线路
12·手动Y/△降压起动
利用上述24项实验元器件，还可完成几十项实验，在此不一一举例。
|
|
|
|
