KY-301D型隐蔽式化学实验室及通风装置成套设备
|
| |
|
 |
|
|
KY-301D型隐蔽式化学实验室及通风装置成套设备
|
教师控制台及抽屉式电源
|
|
|
|
|
|

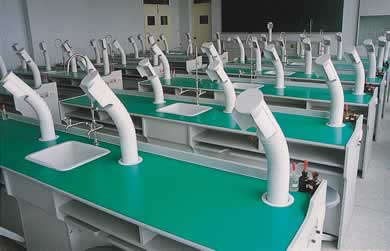

隐蔽式吸风罩排气效果
|
陶瓷芯片三联化验水嘴
|
化学控制台电源箱
|
| |
|
|
|
|
|
系统特点:
一.木器部分: 主体采用双贴面优质高压三聚氰胺贴面板，选用优质PVC封条、利用日本全自动封边机，配用
西德进口热熔胶王，对板材截面进行封边，粘力强，密封性好，不吸水，台面材料选用“美国威盛亚”耐化学腐蚀防腐板:耐酸、耐碱、耐磨、防水，经后成形技术加工而成，台面厚度25mm选用ABS连接件，不变形，外形美观，经久耐用。
二.电器部分: 采用教学安全总电源，设教师控制台抽屉式。配有漏电自动装置。教师在讲台上可控制，风机起动，停止，风机风量大小和全室学生电源。
A、教师电源:
1.交流220V设插座式。
2.交流低电压输出电压:2-24V 每 2V为一档，最大电流8A。
3.直流大电输出:最大9V-40As±2S自动断开。
4.直流输出:在1.5-24V范围内额定电流为6A。
5.直流高压输出:250V、300V 二档。
B、学生电源: 设接收翻盖式防尘结构。 直流输出电压1.5-24 每2V 为一档，共12档 。由教师统一调节，最大电流2A。
C、技术指标:输入电压380V±10％、50Hz±2Hz、功率10KW。
三.给排水部分: 选用优质陶瓷水封式化验水槽，可防止废水回流废渣堵塞。铜质镀铬化验三联水嘴，采用陶瓷心片水阀滴水不漏，牢固耐用。
四.通风部分: 配用F4-72型6.6#UPVC工程塑料离心式5.5KW调速风机，可根据室内环境随意调节风量，风量达7100-13500立方米每小时，可实现每小时教室换气次数20次以上，室内噪音小于55dB（A)通风管道采用ф400化工专用UPVC工程塑料，耐强碱、耐腐蚀，每立方米工作压力0.8公斤。台面通风罩为进口ABS工程塑料注塑而成，可任意升降旋转，隐蔽式折叠可弯曲接近污染源的新型吸风罩，各通风罩均配有消音及风量分布装置。风量均匀，排污率达95%。
|
|
KY-301D型隐蔽式化学实验设备基本配置表(以56座为例)
|
|
|
编号
|
名称
|
规格
|
材质
|
单位
|
56座
|
|
1
|
教师演示台 |
2800mm×700mm×900mm
|
威盛亚防火板
|
张
|
1
|
|
2
|
学生实验桌 |
2800mm×600mm×780mm
|
威盛亚防火板
|
张
|
14
|
|
3
|
教师自用交直流电源装置 |
工
|
工
|
套
|
1
|
|
4
|
学生桌交直流电源接收盒 |
工
|
工
|
个
|
29
|
|
5
|
教师总控制台交直流电源传输装置 |
工
|
工
|
套
|
1
|
|
6
|
教师转椅 |
工
|
工
|
张
|
1
|
|
7
|
学生凳 |
工
|
工
|
张
|
56
|
|
8
|
三联化验水嘴 |
鹅 颈
|
铜质镀铬陶瓷芯
|
套
|
15
|
|
9
|
水封式化验水槽 |
340mm×400mm×200mm
|
陶瓷
|
个
|
15
|
|
10
|
全室电线及布管 |
工
|
工
|
套
|
1
|
|
11
|
化学实验室配电箱 |
工
|
铁制
|
个
|
1
|
|
12
|
风量分配器 |
工
|
PVC
|
套
|
1
|
|
13
|
噪音消声器 |
工
|
PVC
|
套
|
57
|
|
14
|
风机消声器 |
工
|
PVC
|
套
|
1
|
|
15
|
风量风速控制器 |
工
|
工
|
台
|
1
|
|
16
|
室外行程管道 |
φ400mm
|
PVC
|
套
|
1
|
|
17
|
室内地下行程管 |
φ400φ200φ100mm
|
UPVC
|
套
|
1
|
|
18
|
隐蔽式吸风罩 |
工
|
UPVC
|
套
|
57
|
|
19
|
全室内通风装置 |
工
|
ABS
|
套
|
1
|
|
20
|
风机减振器 |
工
|
橡胶
|
套
|
1
|
|
21
|
风机进出口柔性伸缩器 |
工
|
PVC
|
套
|
1
|
|
22
|
防雨帽 |
φ800mm
|
PVC
|
台
|
1
|
|
23
|
风机进出口消音装置 |
工
|
PVC
|
个
|
1
|
|
24
|
耐化学腐蚀UPVC调速离心风机 |
工
|
UPVC
|
套
|
1
|
|
25
|
弯头 |
工
|
UPVC
|
套
|
1
|
|
26
|
引风口、进风口 |
工
|
PVC
|
套
|
1
|
|
27
|
地上给排水全套装置 |
工
|
工
|
套
|
1
|
|
| 化学系列设备总价格表(单价:元) |
|
|
型号
|
产品名称
|
40座
|
48座
|
56座
|
64座
|
|
KY-301A
|
化学实验室及通风装置成套设备(美宝石台面)
|
|
|
KY-301B
|
化学实验室成套设备(标准型、无通风装置)
|
|
|
KY-301C
|
化学实验室及通风装置成套设备
|
|
|
KY-301D
|
隐蔽式化学实验室及通风装置成套设备
|
|
|
|
|
