一、产品概述
　　KYGK-01B型过程装备安装调试技能实训装置,由被控对象（不锈钢框架），包含动力系统、水箱、储水箱、压力变送器、涡轮流量计、差压变送器、孔板流量计、Pt100和K分度热电偶、电动调节阀等，常用工具及装置配套件等构成。能完成液位、压力、流量、温度传感器、变送器、管道阀门以及动力系统等安装和调试操作的技能实训，设计思想上，以实际安装调试技能为主，着重培养学生的动手能力。
　　　　　　　

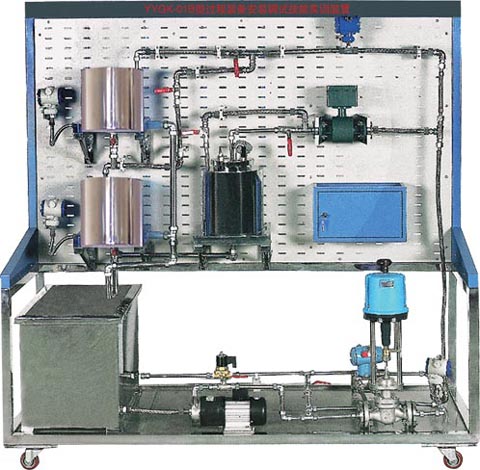

KYGK-01B型过程装备安装调试技能实训装置

　　KYGK-01B型过程装备安装调试技能实训装置,完全满足《自动化装置安装与调试》、《过程仪表安装与维护》以及《仪表维修工操作实训》等课程实训教学的需要。主要培养面向自动化、建筑、化工、冶金等行业的大、中型企业，从事自动化仪表的安装、维护、调试以及工业自动化仪表维修等工作的技术工人。
二、系统特点
　　1.实训对象敞开式结构设计，直观性强，便于理解
　　2.所选用的仪器仪表的参数和特性符合系统的设计要求，实训效果理想
　　3.仪器仪表的可拆装性，加深了学生对工程仪器仪表的理解，尤其对仪器的工作原理的理解
　　4.实训装置通过带快速接头的软管自由连接和设计，不仅锻炼了学生的动手能力，也使学生对系统有了深刻的认识。
三、技术性能
　　1、工作电源：单相三线AC220V±10% 50Hz
　　2、整机容量：≤3.0kVA
　　3、外形尺寸：1800×720×1750mm
四、系统组成
　被控对象（不锈钢框架）：
　　1.动力系统：1套
　　2.水箱：2套
　　3.锅炉：1套
　　4.储水箱：1套
　　5.液位：2路压力变送器进行水箱液位检测
　　6.流量：采用涡轮流量计和电磁流量计对管道流量检测
　　7.压力：电容式差压变送器测量电动阀两端的压力
　　8.温度：采用PT100进行温度检测
　　9.电动调节阀：1个，
　　通过改变阀门大小来控制管路流量大小（控制系统中的变频器同样可以对管路流量大小进行控制，电动调节阀与变频器可任选其中一种作为控制流量的执行器，也可以两种均选）
　　10.管路：软管和管道若干
　　11.阀门：若干
五、实训项目
　1.实训装置的结构组成和系统认识
　2.传感器工作原理的认识
　　(1)压力变送器的工作原理认识
　　(2)涡轮流量计的工作原理认识
　　(3)电磁流量计的工作原理认识
　　(4)差压变送器的工作原理认识
　　(5)PT100热电阻的工作原理认识
　3.传感器安装调试技能实训
　　(1)压力变送器的安装调试
　　(2)涡轮流量计的安装调试
　　(3)电磁流量计的安装调试
　　(4)差压变送器的安装调试
　　(5)PT100热电阻的安装调试
