KYGK-01A型过程测量仪表技能实训装置



一、产品概述
  KYGK-01A型过程测量仪表技能实训装置的设计结合了目前职业院校《化工测量及仪表》、《过程仪表测量》、《过程检测仪表》以及《仪表测量工操作实训》等课程实训大纲的要求。通过该实训装置的使用和学习,学生能够掌握有关过程仪表的测量及自动化仪表的安装、测量及使用。

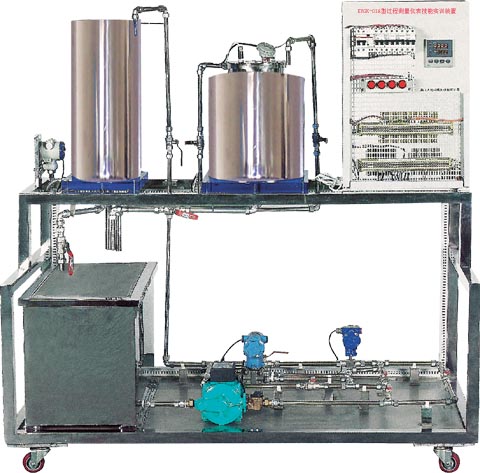

KYGK-01A型过程测量仪表技能实训装置


二、系统特点
  1.对象系统为不锈钢框架,所有器件均为不锈钢材料设计
  2.传感器的二次测量仪表安装在网孔板上,方便学生在现场进行各项操作
  3.控制部分采用不锈钢网孔板,将现场信号通过接线端子排直接接到测量仪表,增强了学生的动手能力,同时对于现场仪表的接线更加直观明了
  4.对象系统设计美观,开放性好,为学生实训提供了一个较好的实训对象
三、技术性能
  1.输入电压:单相三线~220V±10% 50HZ
  2.工作环境:环境温度范围为-5℃~+40℃ 相对湿度<85%(25℃)海拔<4000m
  3.整体尺寸:160cm×75cm×154cm
  4.装置容量:≤3kVA
四、系统组成
 被控对象(不锈钢框架):
  1.动力系统:1套
  2.水箱:2套
  3.储水箱:1套
  4.液位:1路压力变送器进行水箱液位检测
  5.流量:1路涡轮流量计进行管道流量检测
  6.压力:1路差压变送器进行阀门前后端压力差检测
  7.温度:共2路,1路PT100和1路K分度热电偶对各自的介质温度检测
  8.管路:若干
  9.阀门:若干
 控制系统(网孔板):
  1.网孔板:1套
  2.漏电保护器:5个
  3.开关电源:1个
  4.单相调压模块:1个
  5.K分度热电偶冷端补偿器:1个
  6.接线端子排:若干
  7.智能仪表:1个
五、KYGK-01A型过程测量仪表技能实训装置实训项目
 1.实训装置的结构组成和系统认识
 2.传感器工作原理的认识
  (1)压力变送器的工作原理认识
  (2)涡轮流量计的工作原理认识
  (3)差压变送器的工作原理认识
  (4)PT100热电阻的工作原理认识
  (5)K分度热电偶的工作原理认识
 3.传感器安装测量技能实训
  (1)压力变送器的检测
  (2)涡轮流量计的检测
  (3)差压变送器的检测
  (4)PT100铂电阻的检测
  (5)K分度热电偶的检测
